【HSR キャブ取付】に対して 【必要周辺部品】

●【取付に必要なモノ】

現状で、同一タイプのモノか、同一の機能のモノが、

装着されてれば、それでも取付可能です

③燃料ホース＆バンド（純正が届かない場合は使います）

※注）純正の黒いプラスチックのバックプレートは不可

※注）純正エアクリ使いたい場合下記に紹

●【エアクリについて】

基本的に、上記のバックプレートでキャブを固定

一般的に 市販される CVキャブ用のエアクリーナーほぼ、装着可能です

明らかに 容量の小さな、エアクリーナーや、厚みの薄いエアクリーナーは、

フロー（空気の入る流量）が足らず、HSRの性能を引き出せません



▲当社でオススメは、S＆Sのステルス系のエアクリーナーです

大きさも小ぶりながら、フローは十分です

在庫しています、

S＆Sのステルス系のカバーは、種類や形状が豊富で選択しが沢山あります

ですが、

ブリーザーを、大気開放できず、吸気に戻すので、

吸気廻りが、ブリーザーのミストのOILで、 べとつきます

当社では、この

を使い、大気開放させています

（本来のステルスエアクリーナーのKITは、キャブサポートまで、ついてきますが

ブリーザーを、吸気に戻す、KITなので、）

なので、各ステルス エアクリーナー のシリーズのカバーを単品で、買い

を、使って取付すると、キャブバックプレートKIT←と併用でき

大気開放可能です

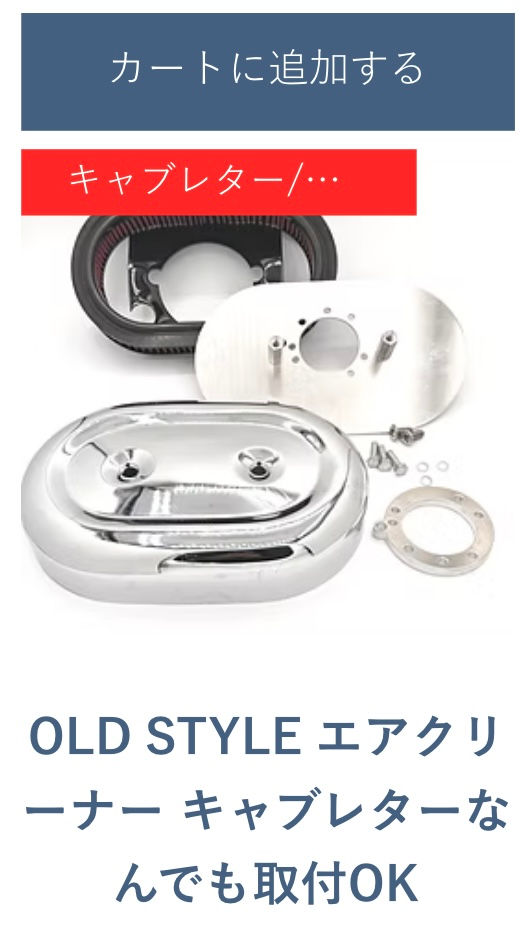

●【純正エアクリ（オーバル）使用の場合】

純正からの場合は、エアクリーナー交換か、

純正のオーバルエアクリを、活かす場合は、

下記の専用の、エアクリーナー本体バックプレートの交換が、必要となります

純正のカバーが ある方は、カバーは使えますので、

エアクリーナーがハイフローになるので

HSRの性能も引き出せます

●【マニについて】

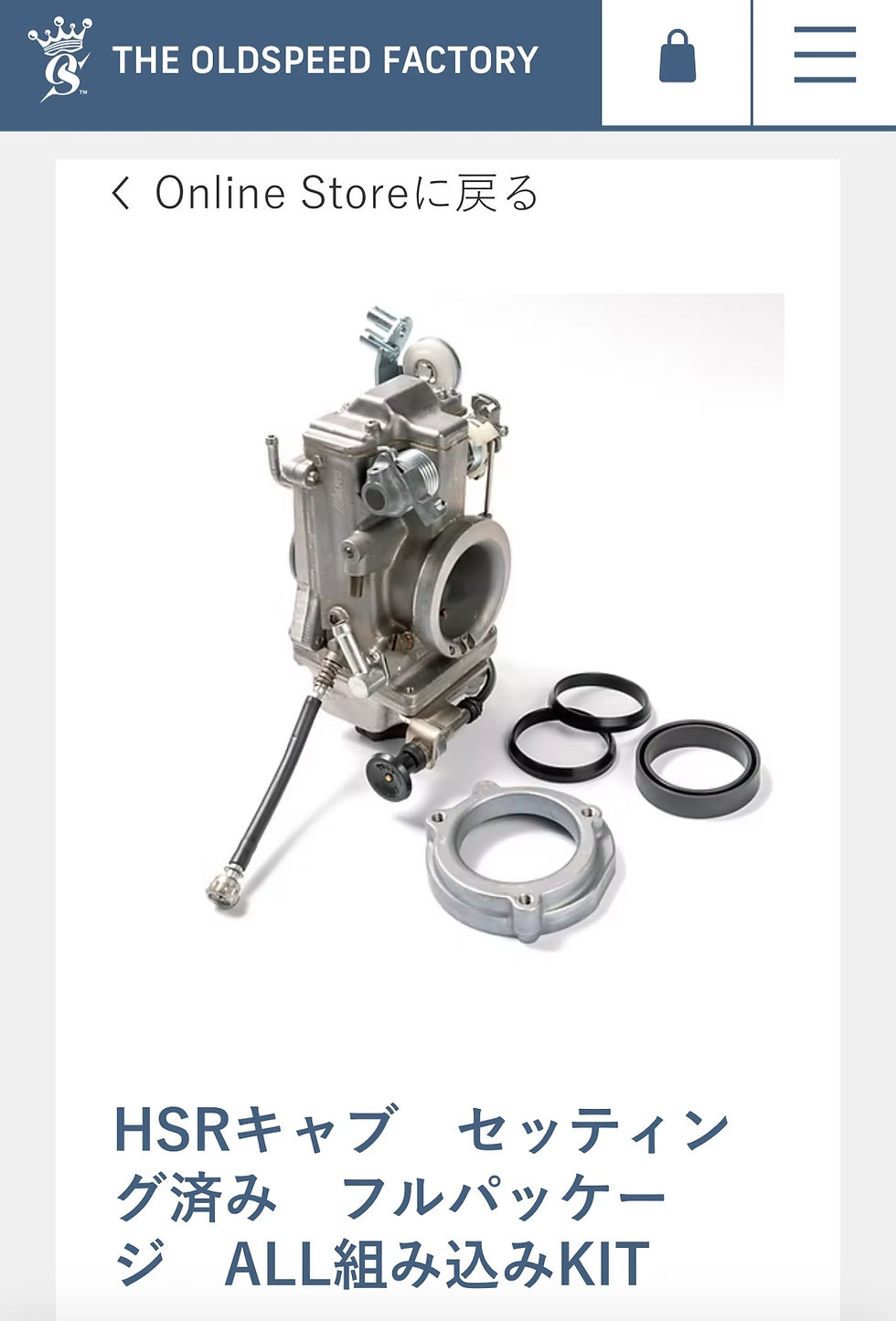

①HSR本体←本体に、

これは、HSRを 取り付ける時に、劣化してるマニのGKでは

2次エアーを吸い、キャブレターのセッティングが、決まりません

調子良い車両、きちんと整備されてる、車両は良いですが、

5年位 マニ交換されてない車両だと、今後の事を考えると

交換がお勧めです

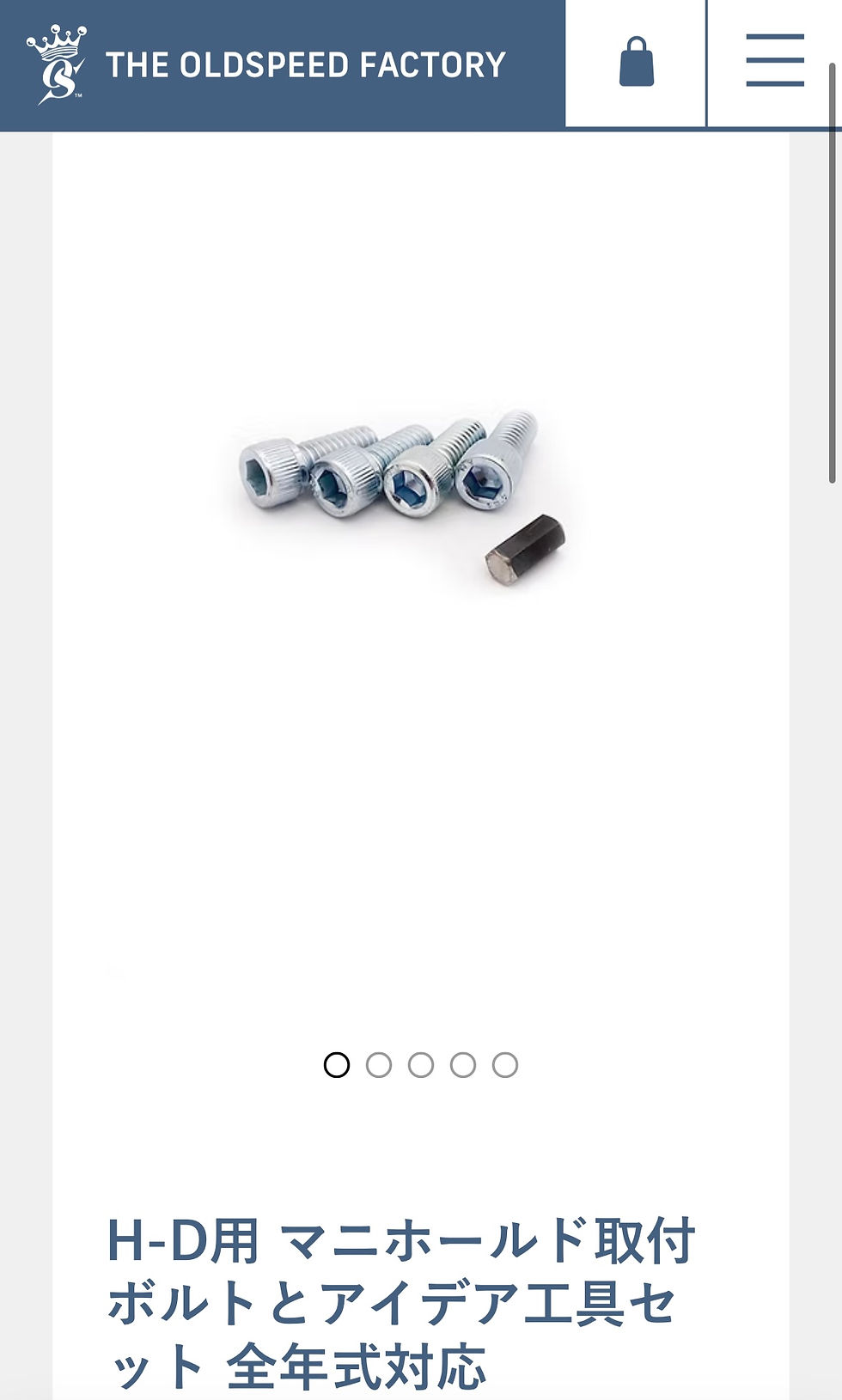

交換するにあたり　マニののボルト新品と、専用の作業しやすい

工具も、準備しました

本当に作業しやすいので、オススメです

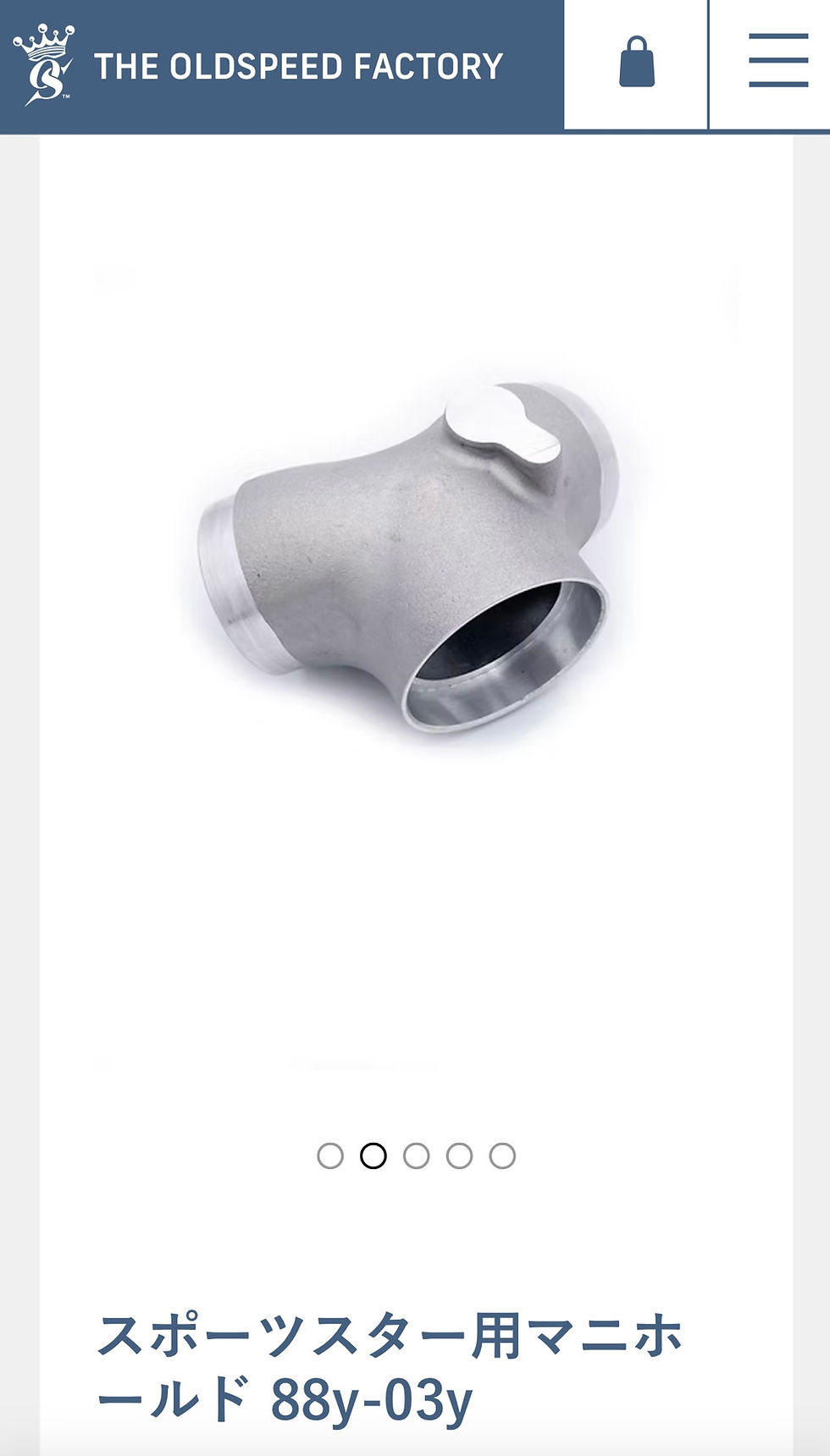

●【マニ 本体 について】

HSRを、取り付ける為には

純正のCV用マニが必要です

キャブ交換されてなく、純正マニであれば、問題ないですが

S＆Sキャブなどが、装着されてる場合（キャブが差し込みでなく上下のボルトで固定されてる）マニもS＆S製なので、マッチングがなく

こちらが、必要となります

04～06に関しては、お問い合わせ下さい


駆け足でしたが、必要なものを

まとめてみました　イメージできたらと思います

また、、取付などはYouTube等で、紹介したいと思います

よろしくお願いします




【追加で、あった方が良いパーツ】

【必ず 必要】

すでに、付いてる方は大丈夫ですが、必ず必要な部品となります

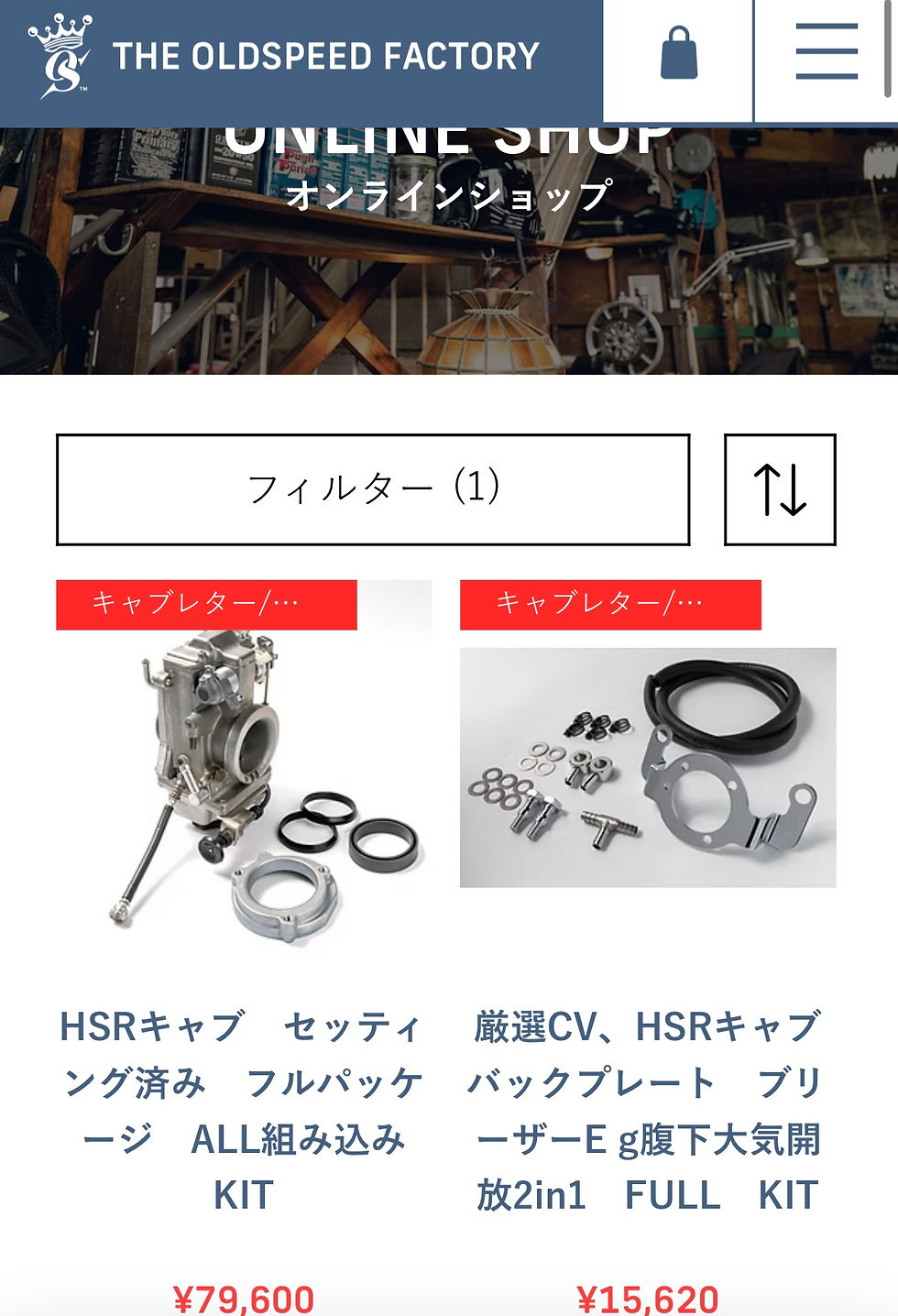

厳選CV、HSRキャブバックプレート←当方では、キャブの固定はこちらを使ってます

同時に、ブリーザーの問題も解決します


燃料ホース　※別途　燃料ホース切り売りしています

【HSRの燃料取り出し口】　8mmとなります

HSRキャブレターと、コックをつなぐホースの選定です

コックにより、ホースの太さが、変わります


【純正 負圧コック、一般的な社外コックの 場合】コック側7ｍｍ

②内径1/4in （6.35mm）6mm相当 ←を使用 HSR側は8mmなので、軽くドライヤ―等で温めて、シリコングリス等を薄く塗りHSR側は、差し込みます。サイズが6ｍｍで小さいですが8ｍｍ入ります（サイズ違いますが入ります）差し込みが緩いホースはNGです（7ｍｍに8ｍｍのホースつけるのは、推奨してません）


【クリックスリック ガスコック 22mm ブラック←の場合】

当社オススメの 、クリックスリック ガスコック 22mm ブラックの場合は、8ｍｍ

③内径5/16in (7.93mm) 8mm相当←を、使用　HSR側も8ｍｍですので、非常に相性が良く取付もスムーズです


【バキューム】

【純正コックのバキュームや、負圧スイッチのホース】

純正コックのバキュームホース、キャブまで全般使えます

HSRのメクラや、HSRとバキュームスイッチだけなら、こちらのSIZEがマストです


【オススメコック】

燃料の流れを、スマートにし、燃料の流量UPと、

（純正コックは、経年劣化でトラブルが起きるので、純正負圧コックの対策に）

シンプルな、ON、OFF、リザーブが、オススメ

（純正タンクや、小さいスポタン等も、）対応可能
