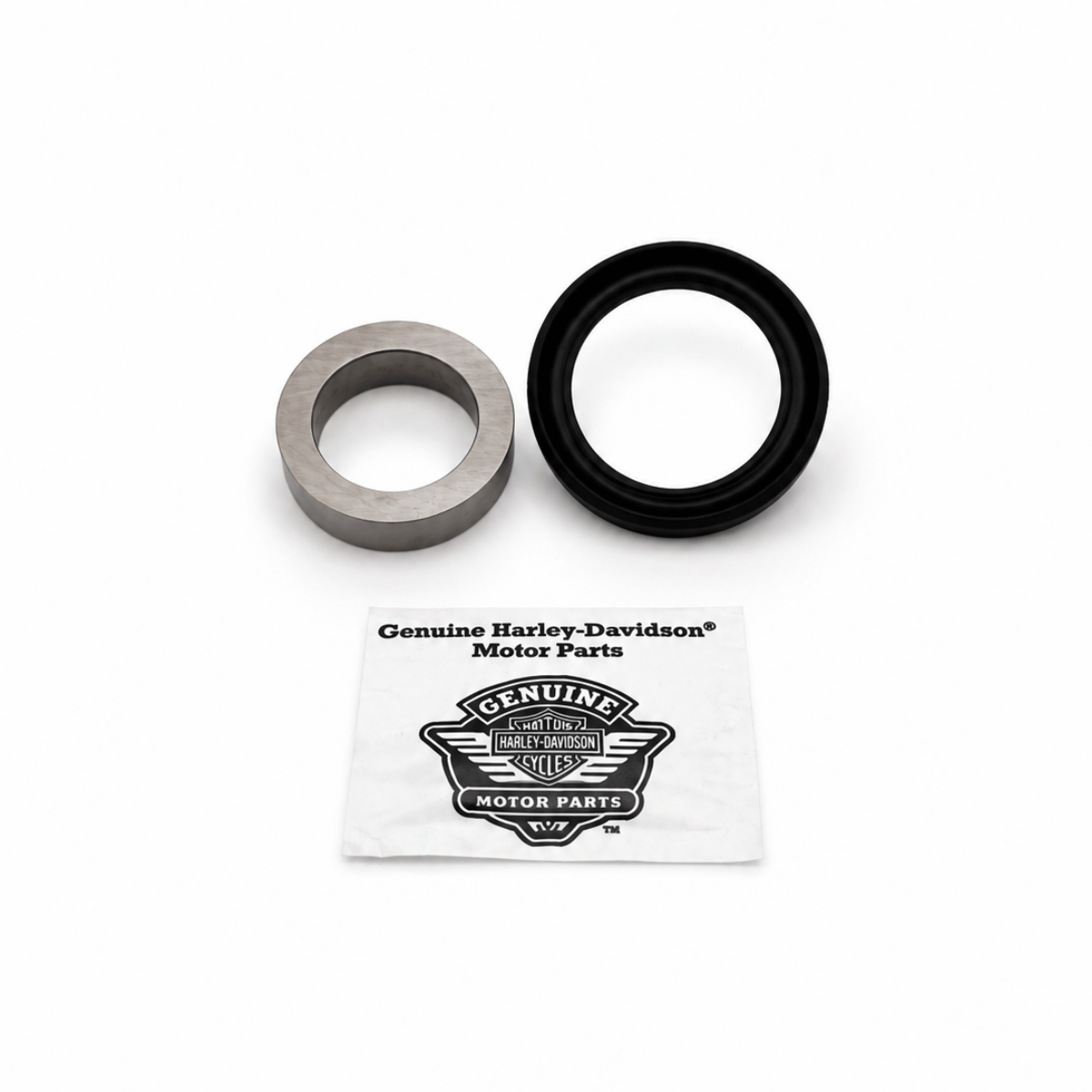

【クランクシール＆エンジンスプロケットスペーサーSET】対策シール
エンジンオイルとプライマリーを隔てる重要な部分だからこそ
OIL SEALはHarley-Davidson純正ダブルシールをSET

1. 【適合・価格】
【適合】
1991～2003y XL Sportster

【価格】
￥8,727（税込￥9,600）
※ご注文前に必ず年式・車両仕様をご確認ください。
OIL SEAL　Harley-Davidson純正 35151-74A
エンジンスプロケットスペーサー（クランクシール）
OEM 40240-89対応品

2.【このSETの特徴】
一般的に「クランクシール」と呼ばれる、エンジン左側・プライマリー内部に使用されているOIL SEALです。
このシールは、エンジン側とプライマリー側を隔てる重要な部分。
経年によるシールの硬化や摩耗、リップ部分の劣化などによって密閉性が低下すると、エンジン側からプライマリー側へエンジンオイルが流れ込む原因になる場合があります。
症状が進行すると、
・エンジンオイル量が減る
・プライマリーオイルにエンジンオイルが混ざる
・プライマリー側のオイル量が増える
といった状態につながることがあります。
そのためOSFでは、プライマリー分解時に状態を確認し、必要に応じて交換する重要なシールのひとつと考えています。

3. 【OIL SEALはHarley-Davidson純正を採用】
OSFではこれまで、この部分に各社の社外OIL SEALも使用してきました。
しかし現在のHarley-Davidson純正 35151-74A は、シール構造がアップデートされており、OSFでは現在この純正品を推奨しています。
大きな特徴は、
・ダブルリップ構造
・スプリングによってリップを締め付ける構造
・密閉性を考えたリップ形状
など、シールとして非常によく考えられた構造になっていること。
安価な部品ではありませんが、頻繁に交換する場所ではなく、交換作業にも手間がかかる部分です。
だからこそOSFでは、価格だけで互換品を選ぶのではなく、長期使用を考えてHarley-Davidson純正シールを推奨しています。

4. 【スペーサーの状態も重要です】
OIL SEALだけを新品にすればいいとは限りません。
シールリップが直接接触して回転するのが、エンジンスプロケットスペーサーです。
長期間使用された車両では、この接触部分がリップによって線状に摩耗し、溝や段付きが発生していることがあります。
特に、
爪が引っかかるほどの摩耗や段付きがある場合は、シールだけでなくスペーサーも同時交換することをおすすめします。

今回のSETには、スペーサーの純正品が廃版ですので、OEM 40240-89対応のエンジンスプロケットスペーサーを付属しています。
一方で、純正スペーサーの状態が良好で、シール接触面にも目立った摩耗や傷がない場合は、OSFでは状態の良い純正スペーサーをそのまま使用する選択もしています。
「何でも交換」ではなく、現物の状態を確認して判断する部分です。

5. 【こんな方におすすめ】
・1991～2003y Sportsterのプライマリーを分解する
・クランクシールの交換を予定している
・エンジンオイルが減る原因を点検している
・プライマリーオイルへのエンジンオイル混入が疑われる
・スペーサーのシール接触面に摩耗や段付きがある
・社外シールではなくHarley-Davidson純正シールを使用したい
・長期使用を考えて重要部分をしっかり整備したい
・予防整備に

6. 【商品内容】
・エンジンスプロケットスペーサー ×1
　OEM 40240-89対応品
・Harley-Davidson純正 OIL SEAL ×1
　純正品番 35151-74A
OIL SEALはHarley-Davidson純正ダブルシール仕様です。

7. 【注意事項】
・1991～2003y XL Sportster用です。
・ご注文前に必ず年式・車両仕様をご確認ください。
・OIL SEALには組付方向があります。取付時は向きにご注意ください。
・OIL SEALの奥側にはベアリングがあるため、シール脱着時にはベアリングを傷つけないよう十分注意して作業してください。
・OIL SEALのリップ部分を傷つけないよう正しく組み付けてください。
・スペーサーのシール接触面に傷、摩耗、段付きがないか必ず確認してください。
・純正スペーサーの状態が良好な場合は、必ずしもスペーサー交換が必要とは限りません。
・エンジンオイルの減少やプライマリー側へのオイル流入には複数の原因が考えられるため、本商品の交換によってすべての症状が改善することを保証するものではありません。
・交換後はエンジンオイル量、プライマリーオイル量および漏れの有無を確認してください。

作業の辞書として、サービスマニュアルも、合わせてどうぞ
